Изолирующие муфты в ЭХЗ: принцип и преимущества

Что такое изолирующая муфта

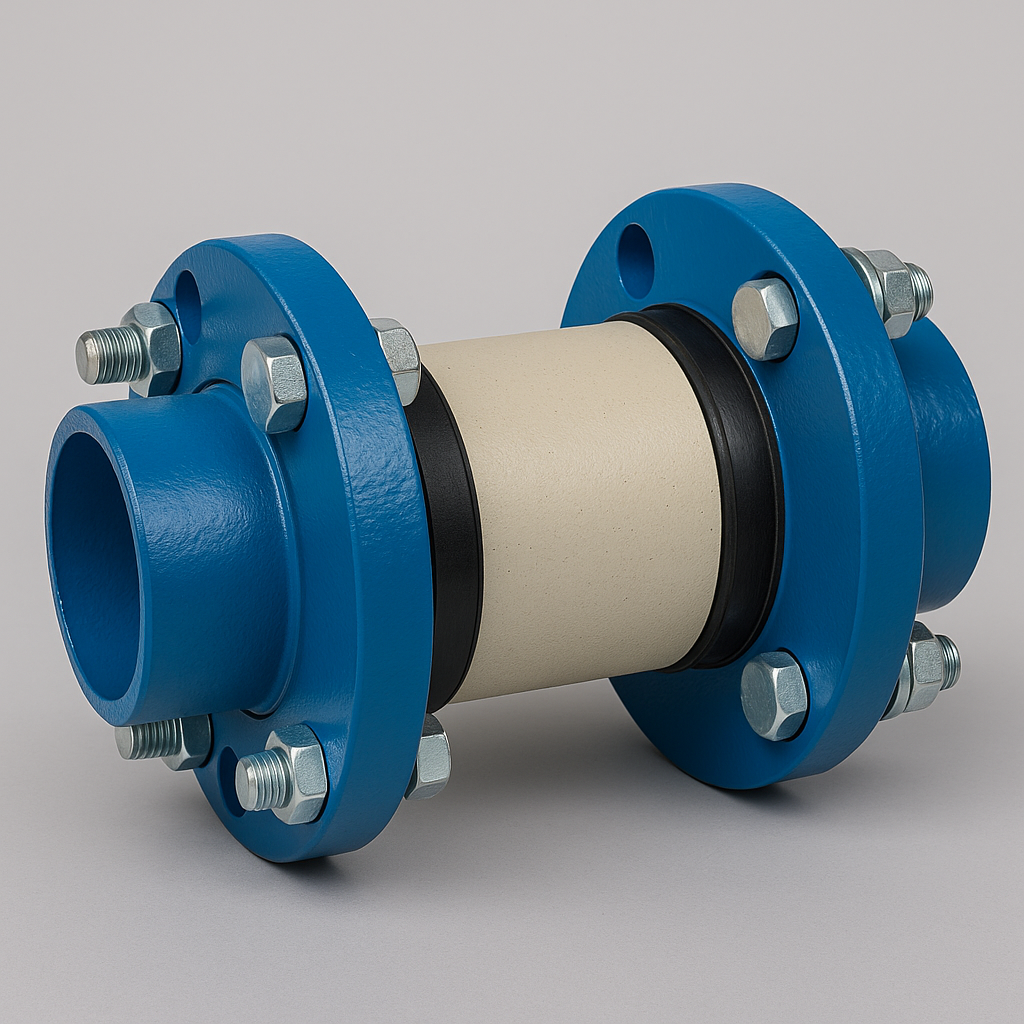

Изолирующая муфта (электроизолирующая вставка, ИМ, ИВ) — это металлический корпус, внутри которого размещён изоляционный материал высокой прочности. Узел создаёт электрический разрыв между двумя участками магистрали и одновременно выдерживает механические нагрузки трубопровода. Внешне ИМ похожа на короткую трубную секцию с двумя сварными патрубками, однако внутри находятся диэлектрические кольца, прокладки и втулки, надёжно разделяющие катод и анод.

Как работает ИМ в цепи электрохимической защиты

1. Разрывает блуждающий ток.
   Катодная защита подаёт отрицательный потенциал на трубу, а сторонние источники тока (железнодорожные линии, соседние трубопроводы) могут ввести паразитные токи. Изолирующая муфта «обрывает» цепь, предотвращая утечку защитного тока и образование коррозионных микроячеек.

2. Снижает коррозионные риски.
   Без гальванической связи между объектами электролитическая пара не формируется, и скорость электрохимического разрушения металла падает в разы. Благодаря этому срок службы трубопровода увеличивается на десятилетия.

3. Защищает электрооборудование.
   При аварийном всплеске напряжения (удар молнии, короткое замыкание) ИМ ограничивает ток, предотвращая выход из строя датчиков, станций катодной защиты и выпрямителей.

Где устанавливают изолирующие муфты

• Магистральные нефте- и газопроводы на стыке с ответвлениями.

• Площадочные трубопроводы НПЗ и компрессорных станций.

• Подводные переходы, речные и дорожные пересечения, где высокий риск блуждающих токов.

• Вход в резервуары, ёмкости, металлоконструкции, подключённые к общей системе ЭХЗ.

Преимущества изолирующих муфт ТОО «ЭХЗ №1»

Почему системам ЭХЗ нужна изолирующая вставка

• Сохранение потенциала катодной защиты. Потери тока через сторонние конструкции снижаются до < 5 %.

• Удешевление эксплуатации. Выпрямители работают в номинале, расход анодных заземлителей падает.

• Безопасность персонала. Искровой разряд на стыке разнородных металлов исключён, риск поражения током минимален.

Выбрать и купить изолирующие муфты в Казахстане

1. Определите давление и диаметр. Стандартные линейки «ЭХЗ №1» доступны в PN 16, 25, 40.

2. Уточните среду и температуру. Для нефти, конденсата и газа применяются разные резино-технические смеси.

3. Проверьте соответствие ГОСТ 32569-2013 и СТ РК. На сайте есть паспорта и сертификаты.

4. Сравните цену и сроки. Собственное производство позволяет «ЭХЗ №1» держать стоимость ниже рынка и отгружать партии за 48 часов.

Закажите изолирующие муфты у ТОО «ЭХЗ №1»

Компания предлагает:

• Склад в Алматы и Караганде — постоянное наличие > 200 единиц DN 50–400.

• Индивидуальное производство нестандартов по чертежу за 10 дней.

• Бесплатную техническую поддержку инженеров-коррозионщиков.

• Быструю доставку по всему Казахстану и СНГ.

Позвоните по телефону +7 775 631-16-71 или оставьте заявку на сайте, чтобы купить изолирующую муфту по цене производителя и защитить трубопровод от коррозии уже на этапе строительства! ТОО «ЭХЗ №1» — лидер рынка электрохимической защиты, которому доверяют с 2015 года.
