Область применения

Комплектные анодные заземлители предназначены для использования в качестве элементов поверхностных анодных заземлений для установки в грунтах с высоким удельным сопротивлением.

Допускается как горизонтальное, так и вертикальное расположение заземлителей.

Техническое описание

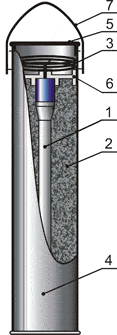

Схема Менделеевец-МК
  1. рабочий электрод;
  2. коксо-минеральный активатор КМА;
  3. кабель;
  4. корпус заземлителя;
  5. транспортная крышка;
  6. фиксирующая крышка;
  7. монтажная скоба

Комплектный заземлитель «Менделеевец»-МК представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором КМА. Контейнер является корпусом заземлителя, изготовлен из тонколистовой оцинкованной стали, предназначен для удобства транспортировки и обеспечения равномерности распределения КМА вокруг электрода. Для удобства монтажа и погрузочно-разгрузочных работ заземлитель снабжен монтажной скобой. Длина анодного кабеля составляет 2 м.

Различают две модификации заземлителей, отличающиеся массогабаритными характеристиками электрода: МК(23) и МК(43).

Количество заземлителей в заземлении, а также расстояние между ними выбирается в соответствии с проектом катодной защиты. Допускается как горизонтальное, так и вертикальное расположение заземлителей.

Присоединение анодного кабеля к магистральному осуществляется с помощью термитной сварки или кабельного зажима. Для изоляции кабельных соединений используются термоусаживаемые муфты.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЕ
МК(23) МК(43)
Номинальная токовая нагрузка, А, не более 2,5
Максимальная токовая нагрузка, А, не более 5,0
Скорость анодного растворения, кг/(А∙год), не более 0,3
Габаритные размеры заземлителя в сборе, мм, не более:
- длина (высота)
- диагональ поперечного сечения (диаметр)

1800
235

1700
235
Номинальная масса электрода, кг 23 43
Масса заземлителя в сборе (без учёта кабеля), кг, не более 70 90
Срок службы, лет, не менее 35

Комплект поставки

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ КОЛИЧЕСТВО
Комплектный заземлитель «Менделеевец»- МК, блок 20
Магистральный кабель марки ВВГ 1х16 кв.мм, м 200
Монтажный комплект для присоединения заземлителей к магистральному кабелю, компл. 1
Монтажный комплект для изоляции кабельных соединений, компл. 1
Паспорт, шт. 1
Инструкция по монтажу, шт. 1
Поставка заземлителей осуществляется по 20 штук или под конкретный заказ. В зависимости от способа изготовления кабельных соединений существует два варианта комплекта поставки: с термитной сваркой и с кабельными зажимами. Вариант поставки определяется при заказе.

Условные обозначения

Для оформления заказа на комплект анодных заземлителей «Менделеевец»-МК используется следующее условное обозначение:
