Область применения

Глубинные заземлители «Менделеевец»-МГ используются для установки в местах с низкой электропроводностью поверхностных слоев грунтов, а также в местах плотной застройки или ограниченного землеотвода под анодное поле.

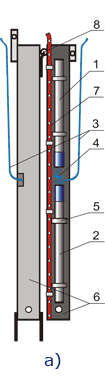

"Менделеевец"-МГ



  1. ферросилидовый анод;
  2. ферросилидовый анод;
  3. кабели присоединения от каждой секции;
  4. кабельная перемычка;
  5. перегородки;
  6. корпус заземлителя;
  7. газоотводная трубка;
  8. петельное соединение



  • а - положение блока для транспортировки;
  • б - положение блока для монтажа

Техническое описание

Глубинный заземлитель является блочно-комплектной конструкцией с высокой степенью заводской готовности.

Блок глубинного заземлителя состоит из двух секций, в каждой из которых смонтировано по два ферросилидовых электрода, соединенных между собой кабелем присоединения. Токоподвод осуществляется общим кабелем присоединения. Секции блока соединены с помощью петельного соединения. Транспортировка блока осуществляется в положении соединенных секций. При монтаже на трассе секции разворачиваются, принимая соосное положение. На дневную поверхность из устья скважины от блока выходят два кабеля присоединения.

Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить токовую нагрузку и снизить переходное сопротивление. Максимальное количество блоков глубинного заземлителя, устанавливаемых в одну скважину, - 4 шт.

Отвод газов, образующихся при работе глубинного заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с магистральными кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемую в одной скважине. Длина газоотводной трубки соответствует глубине бурения скважины.

Для уменьшения сопротивления растеканию тока анодного заземления и снижения скорости растворения рабочих электродов заземлителя прианодное пространство следует засыпать коксо-минеральным активатором.

Состав анодного заземления, монтируемого из заземлителей «Менделеевец»-МГ (количество блоков в скважине, количество скважин, расстояние между скважинами), выбирается в соответствии с проектом катодной защиты в зависимости от удельного сопротивления грунта, местных условий и технико-экономических показателей.

Проектирование системы катодной защиты с использованием заземлителей «Менделеевец»-МГ, а также их установка осуществляется согласно типовому проекту 327.Т-АЗ.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЕ
Номинальная токовая нагрузка, А, не более 14
Максимальная токовая нагрузка, А, не более 25
Скорость анодного растворения, кг/(А∙год), не более 0,3
Габаритные размеры блока заземлителя в сборе, мм:
- длина (в монтажном положении)
- длина (в транспортном положении)
- диагональ поперечного сечения

6350
3250
205
Номинальная масса электрода, кг 4х43
Масса блока заземлителя в сборе (без учёта кабеля), кг, не более 250
Максимальное количество блоков заземлителей в скважине, шт., не более 4
Срок службы, лет, не менее 35

Комплект поставки

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ КОЛИЧЕСТВО
Глубинный заземлитель «Менделеевец»-МГ
(длина кабеля присоединения и газоотводной трубки 25 метров*), блок
1
Кабельный наконечник, шт. 2
Паспорт, шт. 1
Инструкция по монтажу, шт. 1
*Длины кабелей и газоотводной трубки определяются глубиной бурения скважины, которая указывается при заказе

По желанию Заказчика глубинные заземлители могут изготавливаться на любые глубины бурения скважин.

Условные обозначения

Для оформления заказа на комплект глубинных анодных заземлителей «Менделеевец»-МГ используется следующее условное обозначение:
