Область применения

МГБ - схемаБлочные глубинные заземлители «Менделеевец»-МГБ используются в системах электрохимической защиты от коррозии подземных трубопроводов и других металлических сооружений.

Заземлители используются для установки в скважины в местах, где верхние слои грунта мощностью более 5 м имеют удельное электрическое сопротивление более 100 Ом·м, а также в местах плотной застройки или ограниченного землеотвода под анодное поле.

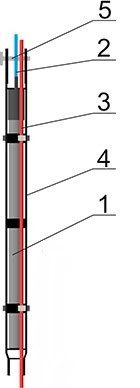

1 - электрод;
2 - кабель присоединения;
3 - газоотводная трубка;
4 - корпус блока;
5 - монтажный палец

Техническое описание

МГБ - гирлянда

Блочные глубинные заземлители «Менделеевец»-МГБ разработаны на основе пожеланий эксплуатирующих организаций как альтернатива более тяжелым и габаритным глубинным заземлителям «Менделеевец»-МГ. Конструкция блочного заземлителя была значительно переработана и упрощена с целью унификации способа монтажа, при этом рабочий элемент заземлителя (ферросилидовый электрод) остался прежним.

Каждый блок заземлителя состоит из одной секций, в которой смонтирован ферросилидовый электрод. Токоподвод к блоку заземлителя осуществляется с помощью кабеля присоединения.

Состав анодного заземления, монтируемого из заземлителей «Менделеевец»-МГБ (количество блоков в скважине, количество скважин, расстояние между скважинами), выбирается в соответствии с проектом катодной защиты в зависимости от удельного сопротивления грунта, местных условий и технико-экономических показателей.

Конструкцией предусмотрено соединение блоков в гирлянду, что позволяет повысить токовую нагрузку и снизить переходное сопротивление. Сборка блоков в гирлянду производится при установке заземлителей в скважину и заключается в стыковке блоков между собой с помощью фиксатора (монтажного пальца). Максимальное количество блоков глубинного заземлителя «Менделеевец»-МГБ, устанавливаемых в одну скважину, составляет 20 шт.

Отвод газов, образующихся при работе глубинного заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемую в одной скважине.

Длина газоотводной трубки соответствует глубине бурения скважины.

Для уменьшения сопротивления растеканию тока анодного заземления и снижения скорости анодного растворения прианодное пространство следует засыпать коксо-минеральным активатором КМА производства компании «Химсервис».

Преимущества «Менделеевец»-МГБ

  • Меньший вес блока по сравнению с «Менделеевец»-МГ;
  • Непосредственный контакт электрода заземлителя с грунтом;
  • Удобство монтажа

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЕ
Номинальная токовая нагрузка, А, не более 3,5
Максимальная токовая нагрузка, А, не более 6,0
Скорость анодного растворения, кг/(А∙год), не более 0,3
Габаритные размеры блока заземлителя в сборе, мм:
- длина (высота)
- диагональ поперечного сечения

1750
130
Номинальная масса электрода, кг 43
Масса блока заземлителя в сборе (без учёта кабеля), кг, не более 55
Максимальное количество блоков заземлителей в скважине, шт., не более 20
Срок службы, лет, не менее 35

Комплект поставки

Комплект поставки заземлителей «Менделеевец»-МГБ соответствует конкретному заказу в соответствии с проектом катодной защиты. В заказе должен быть указан способ присоединения магистрального кабеля (через КИП или посредством подземной прокладки с присоединением анодных кабелей к магистральному с помощью кабельных зажимов).

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ КОЛИЧЕСТВО
Блок глубинного заземлителя «Менделеевец»-МГБ, шт. по заказу
Фиксатор для стыковки блоков, шт. соотв. кол-ву блоков
Хомут пластиковый (для крепления кабелей к блоку и между собой), шт. соотв. кол-ву блоков
Газоотводная трубка*, шт. 1
Комплект монтажный для изготовления кабельных соединений или подключения к КИП 1
Комплект монтажный для изоляции кабельных соединений**, шт. 1
Техническая документация
(паспорт и инструкция по монтажу), компл.
1 на единицу
упаковочной тары
*Поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки соответствует глубине установки (глубине скважины).

**Поставляется при подземной прокладке магистрального кабеля от скважины до КИПа.

Условные обозначения

Для оформления заказа на комплект глубинных анодных заземлителей «Менделеевец»-МГБ используется следующее условное обозначение:

Информация для заказа
