Область применения

"Менделеевец"-МТКГ

Комплектные глубинные магнетитовые заземлители «Менделеевец»-МТКГ используются в качестве элементов глубинного анодного заземления для установки в грунтах с высоким удельным сопротивлением. Заземлители устанавливают в скважины в вертикальном положении.

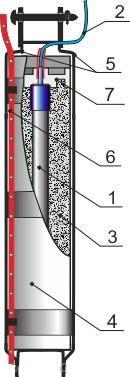

  1. магнетитовый анод концевого типа;
  2. кабель присоединения;
  3. коксо-минеральный активатор;
  4. контейнер;
  5. кронштейны;
  6. газоотводная трубка;
  7. центратор

Техническое описание

Заземлитель «Менделеевец»-МТКГ представляет собой контейнер, в котором размещен магнетитовый электрод, а свободное пространство заполнено коксо-минеральным активатором. Контейнер является корпусом заземлителя и служит для удобства транспортировки и монтажа. В процессе эксплуатации корпус заземлителя растворяется.

Корпус заземлителя фиксируется с помощью направляющих кронштейнов, что дает возможность собирать блоки комплектных глубинных заземлителей в гирлянду, позволяя повысить токовую нагрузку и снизить переходное сопротивление. Максимальное количество блоков в гирлянде – 24 штуки.

Отвод газов, образующихся при работе заземлителя, осуществляется с помощью газоотводной трубки, выходящей вместе с кабелями на дневную поверхность. Газоотводная трубка имеет перфорацию по высоте гирлянды и поставляется под конкретный заказ из расчета одна трубка на одну гирлянду заземлителей, устанавливаемых в одной скважине.

Состав глубинного заземления, состоящего из заземлителей «Менделеевец»-МТКГ (количество блоков, длина кабеля присоединения и длина дренажных трубок), определяется Заказчиком согласно проекту катодной защиты.

Как показывает опыт эксплуатации, комплектные заземлители отличаются минимальным временем выхода на рабочие режимы, а также низким значением сопротивления растеканию тока. Высокая степень заводской готовности значительно упрощает технологию монтажа анодных заземлителей.

Каждый блок снабжен кабелем присоединения. Длина кабеля определяется глубиной установки в скважине, поэтому кабель не имеет разрывов по длине и выходит на дневную поверхность земли для подключения к кабелю анодной линии.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ ЗНАЧЕНИЕ
Номинальная токовая нагрузка, А, не более 4,0
Максимальная токовая нагрузка, А, не более 5,0
Скорость анодного растворения, кг/(А∙год), не более 0,03
Габаритные размеры блока заземлителя в сборе, мм:
- длина (высота)
- диагональ поперечного сечения

1750
210
Масса корпуса электрода, кг 5,4
Масса блока заземлителя в сборе (без учёта кабеля), кг, не более 50
Максимальное количество блоков заземлителей в скважине, шт., не более 24
Срок службы, лет, не менее 35

Комплект поставки

Комплект глубинных анодных заземлителей «Менделеевец»—МТКГКомплект поставки заземлителей «Менделеевец»-МTКГ соответствует конкретному заказу в соответствии с проектом катодной защиты. В заказе должен быть указан способ присоединения магистрального кабеля (через КИП или посредством подземной прокладки с присоединением анодных кабелей к магистральному с помощью кабельных зажимов).

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ КОЛИЧЕСТВО
Блок комплектного глубинного заземлителя «Менделеевец»-МTКГ, шт. по заказу
Фиксатор для стыковки блоков, шт. соотв. кол-ву блоков
Хомут пластиковый (для крепления кабелей к блоку и между собой, большой/маленький), шт. комплект
Газоотводная трубка*, шт. 1
Комплект монтажный для изготовления и изоляции кабельных соединений**, шт. 1
Техническая документация
(паспорт и инструкция по монтажу), компл.
1 на единицу
упаковочной тары
*Поставляется на гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки соответствует глубине установки (глубине скважины).

**Поставляется при подземной прокладке магистрального кабеля от скважины до КИПа.

Условные обозначения

Для оформления заказа на комплект глубинных магнетитовых заземлителей «Менделеевец»-МТКГ используется следующее условное обозначение:
